午夜福利合集,午夜黄色免费看,成人午夜小电影,午夜污福利视频APP下载

　　輕質成人午夜小电影（沉澱成人午夜小电影）的產品質量在很大程度上取決於原料石灰石的質量。石灰石的化學成分不僅影響產品的技術質量指標，而且對石灰石的煆燒過程也有很大的影響。

　　成人午夜小电影鏈用於生產氧化鈣、午夜黄色免费看、重質成人午夜小电影、輕質成人午夜小电影、活性成人午夜小电影、納米成人午夜小电影和係列鈣的延伸產物。天然成人午夜小电影礦物是用機械方法加工成一定粒徑的礦物，在世界上一般稱為重質成人午夜小电影（GCC）；以天然成人午夜小电影礦物為原料，經煆燒、消化、碳化等化學方法製備的晶體產品，一般稱為世界輕質成人午夜小电影（PCC）。

　　在無機鹽工業產品中，成人午夜小电影是一種產量大、用途廣的化工產品。成人午夜小电影工業生產中產生的優質石灰廣泛應用於冶金、建材、幹燥劑和環保處理劑等領域。此外，午夜黄色免费看Ca（OH）2也被稱為消石灰，在有色冶金和原子能工業中用作酸性中和劑，也是建築材料中的高質量粘合劑。

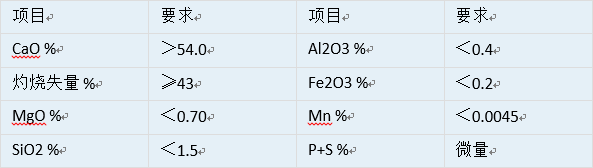

　　輕質成人午夜小电影生產中石灰石的化學成分要求

　　生產沉澱成人午夜小电影用石灰石的物理性能要求：

　　要求：石灰石致密塊狀，晶體顆粒細小，不重結晶。

　　密度：2.65-2.80g/cm3

　　孔隙率：≤1%

　　莫爾硬度≥3

　　抗壓強度：147.11mpa

　　由於石灰石形成的年齡不同，所形成的結晶也不同，所以石灰石需要煆燒。一般選奧陶係灰岩，不優選石炭二疊係灰岩，特別是鐵、鎂、矽含量變化較大的礦點，一般不能選。在化學指標中，堿鎂鹽的指標往往被很多人忽略，幾乎沒有人檢測。實際上，它與產品的收率有關，與生產不同晶型的優質PCC有很大關係。

　　一、石材（石灰石）技術要求

　　1.化學成分

　　應了解成分，顆粒大小應均勻。石頭的成分因地而異。即使在同一礦山的不同采礦地點，礦石的成分也有很大的差異。一般用戶需要知道氧化鈣、氧化鎂、二氧化矽、氧化鋁和氧化鐵的含量。

　　Cao含量越高，石材質量越好。50以下為劣質，50-52為一般石材，52以上為優質。55歲以上的很好。一般石材的直接粉磨是重鈣粉。不經檢驗如何判斷石頭？一般來說，晶體越小，氧化鈣含量越高。水化後的53號石子和麵粉一樣細。

　　在具體操作中，氧化鈣含量的差異在燒成溫度的水平上。一般情況下，燃燒溫度為900-1100。由於成人午夜小电影分解溫度高，含量越高，所需溫度越高。例如，53石的燒成溫度定為1080℃，52石定為1050℃，50石定為950℃，每家每戶將根據情況操作溫度確定合適的燒成溫度。

　　氧化鎂的含量對燒成的影響最大。同一塊石頭的主要成分是氧化鈣和氧化鎂。它們之間的溫差比較大。氧化鈣分解通常在氧化鎂分解後開始。如果完全分解氧化鈣，氧化鎂將被過度燃燒，活性將大大降低。因此，光燒白雲石的理論應運而生，實際上是為了保證氧化鎂的反應活性。由於操作溫度低和部分成人午夜小电影的不斷分解，生火是不可避免的。

　　由於氧化鎂對原材料的要求，由於用途不同，一般熔煉要求不高，甚至連氧化鎂柱的指標也沒有專門設置。隻要計算出氧化鈣和氧化鎂的總含量，煉鋼過程中還存在高鎂灰，其含量需要大於15%，這就要求在燒成之前，石料的含量要大於8%。鎂的含量越高越好。一般在18%以上。如果用於電石，石灰中鎂含量越低越好。一般要求小於1%，最高不大於1.2。

　　氧化鈣和氧化鎂分解溫度的差異很大，導致了光燃燒、重燃燒和死燃燒的理論。需要指出的是，這些理論都是針對氧化鎂的。在實際運行中，其溫度為高階躍型。當然，在分解氧化鈣的過程中到什麽程度，隻能與主同客。

　　2.粒度要求

　　輕質成人午夜小电影生產工藝對立窯煆燒石材的要求為50-150 mm。目前大多數立式窯都是根據這種粒度設計的。在實際生產中，有些原材料的粒度稍大一些。他們主要是充分利用原材料，特別是自己的礦山，他們希望盡可能燃燒各種粒度的糧食。如果匹配方法不正確，會增加產品的燃燒率。正確的方法是最大的不能超過最小的三倍，也就是說，如果最小的是30mm，最大的不能超過90mm，否則操作難度會增加，最好用分級法按不同批次將原材料放入爐中。

　　由於各種條件的限製，有些窯爐的比例超過三比一是很常見的。在操作中應注意什麽？首先，是每個比例的數量問題。一般來說，很容易忽略這個問題。有些窯爐在啟動時沒有點火，物料被懸浮。有些窯爐在生產過程中溫度較低，灰燼不燃燒，即不能懸浮物料，也不能懸掛一段時間，無法正常生產。這個問題困擾了我一段時間，然後我終於想通過，改變比例的數量，多一點或多一點，它不會掛。這種情況很容易解決，但在什麽情況下會出現懸而未決，沒有準確的說法。我處理的懸挑材料大多是30毫米、30-80毫米和80多毫米。此外，顎式破碎機的片狀物料比錘式破碎機的物料更容易懸垂。也就是說，這個問題隻有在出現之後才能解決，沒有辦法防止。除非粒度合格。

　　石頭的粒徑越小，分解所需的時間越短，石頭的粒徑越大，分解所需的時間越長。如果是直徑60毫米的圓石，在1050度的條件下，完全分解大約需要3個小時。如果直徑增加到100毫米，則需要5小時才能完全分解。在石子大小相差過大的爐子裏，很容易理解，大尺寸的產品往往夾在中間。

　　在生產中，第一塊石料的粒徑與利用係數有關。一般來說，這與材料的輸入和輸出速度有關。粒徑越大，物料投入產出速度越慢，利用係數越低。第二塊石頭的粒度與設計中爐子的有效高度有關。理論上，晶粒尺寸越大，對爐子的有效高度要求越高。第三，從能耗角度看，石子粒徑越大，混煤越多，粒徑越小，重量相同，燒煤越少。

　　與其他窯爐相比，立窯並不先進，特別是那些燒煤而不燒煤氣的窯爐。在運行中調整的手段並不多。除改變鼓風參數、進料和出料速度外，也是改變石料和燃料粒度的重要手段。

　　二、燃料要求

　　一般立窯使用焦炭或無煙煤作燃料。由於焦炭的成本，他們大多數使用無煙煤。他們還使用接近無煙煤（俗稱半無煙煤）性質的煙煤和由焦粉或無煙煤粉製成的型煤。有太多的指標需要理解與操作有關。

　　1.熱值

　　一般情況下，立窯每公斤灰渣的熱量消耗約為1100卡路裏，每公斤灰渣的熱量消耗約為1.7公斤石材。也就是說，每公斤石頭對應450卡路裏的煤。比如6000大卡的煤，每裝載1.5噸的石頭在漏鬥車上，所需熱量為1500×450=67.5萬大卡，即67.5萬元人民幣6000=112.5公斤煤。應該指出，有兩個條件。一是如果灰燼的質量不是很高，就可以少分配。另一個是指揮部隻能分配不超過9%的煤炭。如果揮發物含量過高，則應更適當地分配。

　　2.揮發性物質

　　立窯無煙煤的揮發分含量一般在8%左右。如果揮發分太低，燃燒太慢，爐子利用率低，即產量低。如果出灰速度稍快，灰溫很高，不節能。隻有在設計窯爐時，增加窯體才是最合理的，這一般是做不到的。波動太大是不好的。首先，這不是節能。爐內揮發的甲烷、氫氣、一氧化碳等可燃氣體燃燒很少。他們中的大多數人帶著煙囪裏的廢氣逃走了。也就是說，散熱位置不合適。因此，揮發分在預熱和分解過程中的作用不大。使用揮發分過高的唯一好處是，如果其他條件不變，揮發分含量基本上與燃燒速度成正比，揮發分含量和粒度絕對控製煆燒帶的長度。

　　3.粒徑

　　粒度大小與煆燒帶長度成正比。粒度越大，爐內燃燒時間越長，煆燒帶越長，粒度越小，爐內燃燒時間越短，煆燒帶越短。一般煤和石頭的比例是在入爐前準備好的，也就是說，煤燃燒釋放的熱量是一定的。不同的是釋放它需要多長時間。如果時間較短，容易在局部地區形成高溫，導致過度燃燒和結塊。如果時間長，很容易出現低溫，而且分解溫度不夠，導致過度燃燒。更先進的爐子是根據煆燒帶的長度設計的，這正好與灰分的產量相匹配。石料通過煆燒帶的時間與此溫度下需要分解的粒度時間基本一致。煆燒帶的長度和高度基本穩定。過去，大多數的土爐都是用來燒煤的混合物，這些混合物是層層分布的。對煤的粒度要求不嚴格，但爐子利用係數太低，能耗太高。爐子越先進，利用係數越高，能耗越低，對原材料的要求也越嚴格。有時，煤中的粉末比例很大。首先，它不能與石頭均勻混合。有時，入爐後從石縫處鑽到一起，形成局部高溫。散落的粉體在前熱帶下部或煆燒帶上部燃燒，配煤熱剛分解石塊，熱量主要進入尾氣，即過度燃燒處熱量消耗過多，會有一個缺乏熱量的地方形成原始燃燒。如果要保證不燒，隻需多摻煤，這也對爐襯構成威脅。因此，煤中的粉末是無害的。有時煤中會有明顯大顆粒的塊狀物，在煆燒帶中無法燃燒掉。冷卻帶燃燒時，外燃燒落下的顆粒尺寸變得很小。在落灰過程中，有的落在完全分解的石灰中，繼續放出熱量。過燒產物多形成於冷卻帶上部，在煆燒帶中形成的比例很小。煤中含有粉體或大顆粒，從經濟性到操作性都不劃算。一些石灰窯配備了用於生產型煤的輔助生產線。從應用效果來看，值得推廣。以型煤為燃料，運行穩定，降低能耗，提高產品質量。全國粉煤與塊煤的價差很大，也是經濟的。

　　4.灰熔點

　　一般無煙煤灰分的熔點沒有問題。燃燒後留下的一小部分灰分太低了。在煆燒帶中呈糊狀。隨著向下移動的石灰逐漸冷卻，容易形成壁掛或結塊。這種燃料不能用。在運行中，隻有降低運行溫度才能緩解這種情況。低溫運行會導致灰分產生緩慢，燃燒過度，煤炭也有很多不利的情況，如燃盡。在這種情況下，午夜福利合集不需要考慮太多。隻有改煤，才能從根本上解決問題。

　　5.點火點的高度

　　也就是說，燃料開始燃燒的溫度。點火溫度越低，預熱區越短，廢氣溫度越高。尾氣帶走的熱量是爐子熱損失中最大的。近似的數據是每千克石灰所需的熱量約為1050卡路裏，從常溫到分解溫度需要250卡路裏。從開始到結束需要400卡路裏。理論上，每公斤灰燼含450卡路裏就足夠了。為什麽要在實踐中使用1050或1100卡路裏？有熱損失，包括尾氣帶走的熱損失、不參與燃燒的熱損失、爐牆排出的熱損失和低於正常溫度的灰冷卻帶走的熱損失。最大的損失是廢氣帶走的熱量，約占總損失的70%。從經濟角度出發，降低排煙溫度，選擇燃點高的煤是合理的。利用尾氣發電或燒水就是基於這一理論。

　　6.硫含量

　　這一指標在操作上差別不大，主要影響兩個方麵。一是由於含硫氣體對管道、風機等設備腐蝕很快，尾氣設備容易損壞。二是對產品質量影響較大，部分硫進入石灰，部分用戶要求硫含量不能超標。例如，煉鋼的要求是硫含量小於0.1。一般來說，石材中的硫含量低於標準，主要是帶入燃料中，而有些產品對硫含量的要求不高，如電石。一般來說，發熱量相同、硫含量不同的煤在市場上價格差異較大。理解這一點具有重要的經濟意義。
